Présentation de ma charge active réglable et pilotable version 3
Ca ressemble à quoi ce truc "CHARGE ACTIVE"?
Voici ci-dessus comment un néophyte se représenterait la charge active. 😂

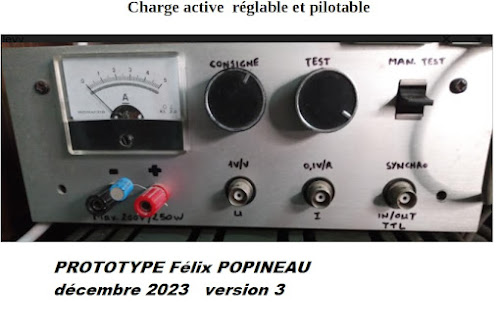

et voici l'image de mon prototype :
A quoi ça sert dans l'atelier de l'électronicien?
Il est vrai que cela ne fait pas parti de l'équipement prioritaire d'un électronicien mais c'est un petit plus le jour où il récupère une alimentation stabilisée et qu'il veut connaître ses limites afin de ne pas la détruire en tirant trop dessus ou lorsqu'il veut vérifier les caractéristiques d'une alimentation stabilisée made in china, pays dont les produits ont souvent des caractéristiques exagérées. Par exemple, j'ai acquis un TX dont la puissance était donnée pour 5 W mais qui dépassait péniblement les 3 W. De même un ampli audio donné pour 100 W nominal ne dépassaient pas les 30 W après mesure.
Définition CHARGE ACTIVE
Une
charge active réglable et pilotable est un dispositif électronique
utilisé pour tester une alimentation stabilisée comme vous l'avez compris. Cette charge
permet de simuler une charge variable sur l'alimentation afin
de vérifier sa capacité à maintenir une tension stable et à
fournir la puissance nécessaire.
La
charge active peut être réglée pour consommer différentes
quantités de courant, ce qui permet de tester l'alimentation dans
des conditions de charge différentes. De plus, la charge active
peut être pilotée à distance via une interface utilisateur, ce qui
facilite le contrôle et la surveillance du test.
En
utilisant une charge active réglable et pilotable, les ingénieurs
peuvent évaluer les performances de l'alimentation stabilisée dans
des conditions réelles d'utilisation et s'assurer qu'elle
répond aux spécifications requises. Cela permet de garantir la
fiabilité et la qualité de l'alimentation avant sa mise en service. Les tests permettent de visualiser un graphique avec la courbe U/I.
La
limite sur la courbe U/I obtenue avec l'utilisation de la charge
active réglable et pilotable peut être reconnue en observant le
point où la courbe commence à s'infléchir ou à se stabiliser.
Cela indique que la charge active a atteint sa capacité maximale et
ne peut pas fournir plus de courant à la charge. Il est important de
ne pas dépasser cette limite pour éviter
d'endommager la charge active ou tout autre équipement connecté. Il
est recommandé de consulter le manuel d'utilisation de la charge
active pour connaître sa limite de fonctionnement en
toute sécurité.
DESCRIPTION DE LA FACE AVANT:
Charge
réglable et pilotable par le switch ou la bnc de synchro, pour
tester en dynamique des alimentations stabilisées.
La
pile sert juste à alimenter la commande du MOSFET qui sert de charge
réglable.
Les
bnc U et I permettent de brancher un scope pour visualiser les
variations.
Un des boutons 1
et 2 sert au réglage du courant (c-a-d la résistance du MOSFET)
de
gauche à droite :
-
les prises bananes sont à connecter à l'alim en test
-
le galva indique le courant débité par l'alim en test
-
le bouton Consigne fixe le courant de repos (le courant "de
base") de l'alim en test
-
le bouton Test fixe le courant débité sur commande du switch Man.
Test ou de l'entrée synchro
-
la BNC U sort la tension de l'alim en test, 1V/V (vers un scope)
-
la BNC I sort le courant de l'alim en test, 0,1V/A (pour aller vers
un scope également)
-
la BNC Synchro sort un signal TTL sur action du switch Man. Test, ou
si celui-ci est au repos permet de déclencher le passage du courant
de consigne au courant de test en envoyant un signal TTL sur cette
BNC.
Le
diagramme indique les conditions de courants et tensions max à
respecter pour rester dans la zone de sécurité du MOSFET qui sert
de résistance de charge à l'alim en test, et ne pas le griller.
Je suis en train de recopier au propre le schéma de mon proto.
Un typon du circuit imprimé sera fourni ainsi qu'un fichier GERBER pour les fainéants qui sous-traitent la gravure de leur PCB.
PS: Ne pas oublier de mettre la pile 9V pour faire fonctionner la bête tout en respectant ses limites (voir ci-dessus).
Pour en savoir plus:
CHARGE ACTIVE POUR AMPLIFICATEUR AUDIO
Pour tester un ampli audio avec une charge active, il est important de suivre quelques étapes pour assurer un test sûr et efficace. La charge active simule la charge électrique d’un haut-parleur en utilisant un circuit électronique, ce qui permet de tester l’ampli sans avoir besoin de haut-parleurs physiques.
Voici une méthode générale pour effectuer ce test :
Préparez la charge active : Assurez-vous que la charge active est compatible avec la puissance et l’impédance de votre ampli. Elle doit être conçue pour supporter la sortie de votre ampli.
Connectez la charge à l’ampli : Branchez la sortie de l’ampli à la charge active en respectant la polarité et l’impédance recommandée.
Mettez sous tension : Allumez l’ampli et la charge active, en veillant à respecter toutes les consignes de sécurité.
Appliquez un signal de test : Envoyez un signal audio de faible niveau (par exemple, 1 kHz à faible volume) pour commencer. Surveillez la réponse de l’ampli et la charge.
Augmentez progressivement le volume : Surveillez la température, le bruit, et assurez-vous qu’il n’y a pas de distorsion ou de surchauffe.
Vérifiez les mesures : Si vous avez un multimètre ou un oscilloscope, vous pouvez mesurer la sortie pour vérifier la stabilité et la qualité du signal.
Arrêtez le test : Une fois le test terminé, éteignez l’ampli et la charge, puis débranchez-les en toute sécurité.
