AJOUTER DES OPTIONS à GOLF 6 K5
ECLAIRAGE BAS DE PORTE GOLF 6 AVEC LOGO VW
1°) Pose de lumière de portière avec logo VW.
Les portières des GOLF n'ont,
désormais, plus d' éclairage permettant de voir où l'on met les pieds en
descendant. A l'avant, cela se justifie par la lumière diffusée par le
rétroviseur (bien qu' assez faible). Mais pour l'arrière, rien....
C'est pourquoi je vous propose de monter
en toute simplicité l'éclairage bas de portière pour la GOLF 6. Une
ombre projecteur laser 3D s'affichera sur le sol à l'ouverture d'une
portière et facilitera la descente. De plus, une lumière rouge orientée
vers l'arrière signalera votre présence aux autres automobilistes. Cela
est préférable au simple catadioptre d'origine sans aucune lampe.
Attention, le modèle proposé est 100%
compatible. D'autres modèles apparemment similaires ne fonctionnent pas
ou peuvent endommager l'E.C.U. (engine control unit).
Si vous respectez la procédure indiquée, le succès est au bout!
Nous partons du principe que vous êtes novice, non expert en programmation ni en mécanique.
Tout est expliqué afin que ce montage se fasse sans aucune connaissance initiale.
 |
| Ancien et nouveau |
2°) Outillage nécessaire:
- 1 outil de démontage de garniture, pas obligatoire mais conseillé (spatule plastique qui se glisse derrière l'objet à démonter sans endommager les matériaux).
- 1 tournevis TORX. Pas de tournevis à embout amovible car ça ne passe pas dans les trous.
- 1 pince coupante.
- 1 rouleau de ruban isolant électricien.
- 4 lien autobloquants (lien de serrage)
- 1 tournevis fin plat
3°) Procédure à suivre:
- Dépose des catadioptres
- Dépose des garnitures de porte
- Pose de l'éclairage bas de porte
- Repose des garnitures de porte
- Programmation du VCDS (VAG COM) avec une interface HEX-NET (logiciel gratuit sur le NET, prévoir câble dédié)
En effet, pour que le CAN BUS soit alimenté, il faut lui dire qu'il y a des lampes installées.
Pour info, ce logiciel permet la programmation des options, les test ODB 2, l' indication des code erreurs et leur effacement, etc...)
4°) Dépose des catadioptres:
Il suffit de les saisir et tirer dessus. Ils se libèrent très facilement.
Vous remarquerez qu'il n'y a pas de support d'ampoule au verso.
5°) Dépose des garnitures de porte GOLF:
- Déposez le cache en plastique de la poignée à l'aide de l'outil de démontage.
- Dévissez les 4 vis TORX à l'avant ou les 3 vis TORX à l'arrière.
Elles sont derrière le cache et une autre visible en bas du panneau
- Déclipsez les panneaux en tirant ceux-ci vers vous. Insistez car ils sont bien fixés. Vous remarquez que les clips ont 2 positions, déclipsé et clipsé. Veillez à ce que ceux-ci aient la rondelle en avant lors de la repose. Elle reculera toute seule lors de la repose et bloquera le panneau. Je me suis aidé d'un outil de démontage pour repérer les clips en le glissant derrière le panneau. Une fois repéré, j'ai écarté le panneau avec l'outil puis y ai coincé un petit bout de bois, le temps de passer au suivant.
- Attention !!! Veillez à ne pas endommager les haut-parleurs (H.P.) avec le panneau, une fois déclipsé.
- Débrancher le câble du H.P. et celui des ouvertures de vitre.
- Le panneau ne peut être retiré complètement car le câble de la poignée le retient. Glissez-le vers le haut pour le sortir de la glissière le long de la glace.
6°) Pose de l'éclairage bas des portes:
- Pour les portières avant, retirez le connecteur blanc 32 broches.
- Coupez le collier avec la pince coupante.
- Le petit plastique rose doit être basculé pour libérer le connecteur blanc du support gris.
- Insérer le fil de masse marron du nouveau d'éclairage dans le pin 19 et le fil rouge dans le pin 18. S'il ne se bloque pas au fond, retirez-le et replacez-le en le tournant d'1/4 de tour jusqu'à ce qu'il se bloque.
- Posez un nouveau lien.

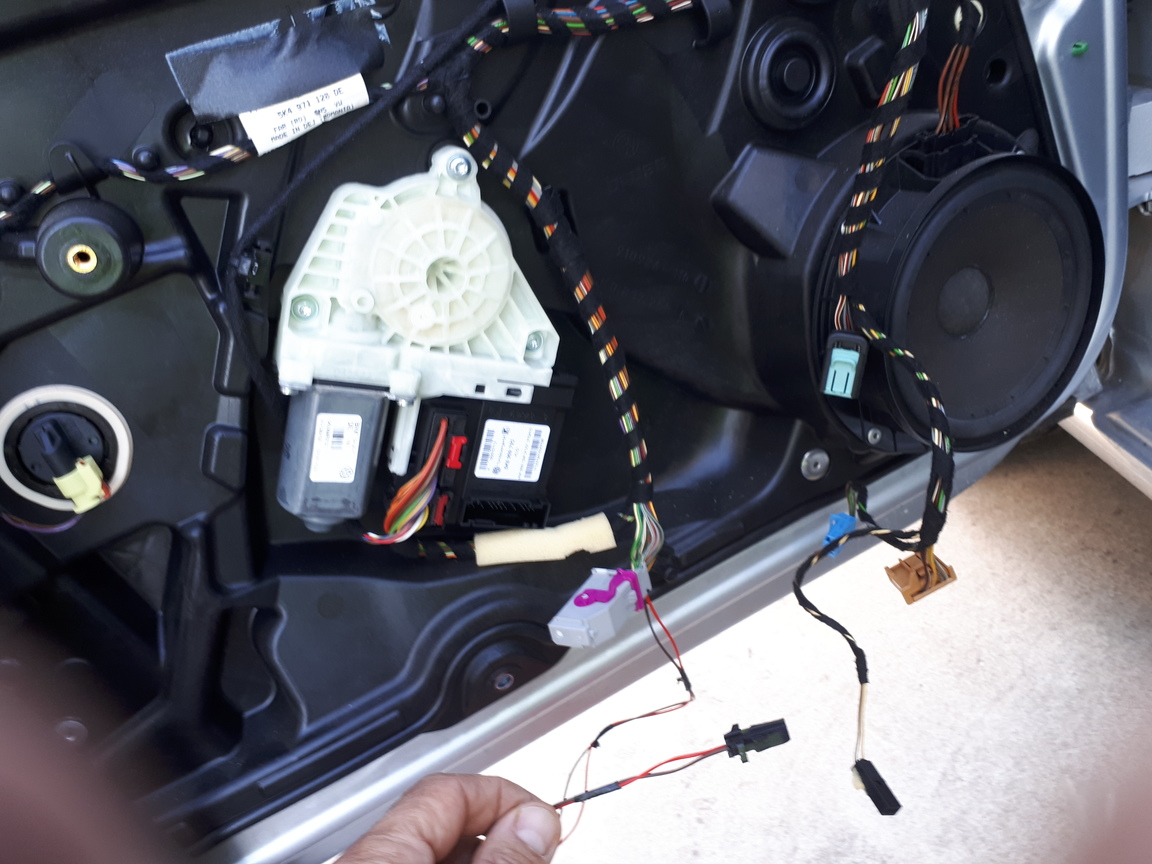

- Attachez les 2 fils de l'éclairage de portière VW tous les 10 cm avec le ruban électricien afin de le faire passer dans le trou qui recevra le module 3D éclairage de portière.
- Pour les portières arrière, les opérations sont identiques, sauf que le connecteur est différent.
- Pour déposer le gros connecteurs blanc, écartez le support sur le côté (fenêtre bloquant le connecteur).
- Tous ces connecteurs ont leurs pins numérotés en partie (regardez de plus près ;)
- Faite reculer le truc violet à l'aide d'un tournevis fin. Cela permet d'introduire les deux fils et de les bloquer en le remettant en place.
- Insérer le fil de masse marron du nouveau d'éclairage dans le pin 4 et le fil rouge dans le pin 14. S'il ne se bloque pas au fond, retirez-le et replacez-le en le tournant d'1/4 de tour jusqu'à ce qu'il soit le plus profond possible puis repousser le truc violet pour le bloquer.
Nota: les PIN que l'on va utiliser sont libres, il n'y a pas de fils dans leur emplacement.
ASTUCE: Programmez et câblez les éclairages de porte, connectez les gros connecteur modifiés, (pas les baisse-vitres ni les H.P.) et faite un essai. Cela vous évitera de redéposer les garnitures si vos câblages ne sont pas bons (erreur ou fil mal introduit dans le connecteur). Laissez les portes ouvertes.
7°) Programmation du VCDS (VAG COM):
La programmation De l'ECU se fait avec un câble relié à la prise OBD2 situé à gauche au dessous de la boîte à gants côté conducteur. On peut utiliser une interface USB ou WIFI ou BLUETOOTH. J'ai utilisé une interface USB filaire.
- Allez dans OPEN CONTROLLER et programmez chaque portière une par une (codage 07) soit en ajoutant 64 au code existant soit en allant dans "long coding help" et cliquant sur "door exit/warning light installed" si vous avez le logiciel.
Dans ce second cas, cliquez puis exit puis cliquez sur "DO IT" pour enregistrer.
PORTE GAUCHE AVANT: 42
PORTE DROITE AVANT: 52
PORTE GAUCHE ARRIERE: 62
PORTE DROITE ARRIERE: 72
ASTUCE: Sauvegarder le codage existant avant de le modifier, ça peut être utile en cas de problème.
Veillez à ce que les connecteurs soient bien enfoncés dans leur support sinon le contrôleur ne sera ps reconnu.
Une fois la programmation effectuée, contact allumé bien-sûr, coupez le contact. Les lumières des portes doivent s'allumer à l'ouverture.
Envoyez un mail pour obtenir l'adresse du fournisseur.
Questions traitées ici:
Comment installer l'éclairage dans le bas des portières de VOLKSWAGEN?
Comment poser des lumières dans les portes de la Golf?
Installation facile d'éclairage dans les portes de VW
Poser tout seul les lumières LED LASER dans les portes de GOLF
*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-
POSE DASHCAM GOLF 6
1°) Installation caméra avant.
Bon à savoir: Pas facile d'installer une camera (entrée RCA indisponible) sur le RNS 510 version C. En effet le gros connecteur non utilisé doit être jaune pour pouvoir recevoir un adaptateur, or celui du RNS 510 C est noir. Le plus rapide a été de trouver un appareil plus performant gérant le buscan de la golf et avec toutes les options que le RNS 510 n'avait pas. (voir post ci-dessous le modèle choisi).
La petite caméra équipée d'une micro SD card de 32 Go est fixée par scotch double face juste à côté du rétro. Le fil passe dans le ciel, descend le long du montant droit, passe sur la boîte à gants et termine derrière l'autoradio GPS sur une entrée vidéo RCA jaune.
2°) Le passage du câble.
- Démontez le cache situé sur le côté du tableau de bord.
Utilisez un outil en plastique qui ne laissera pas de trace pour le désolidariser.
- Retirez le petit cache marqué AIRBAG du montant droit et déposez la vis TORX cachée derrière..
- Attrapez le montant rigide en le dégageant du joint de portière noir. Tirez dessus vers l'intérieur. Trois clips vont se libérer. Ramenez ensuite le montant vers vous pour qu'il sorte de la fente du bas du tableau de bord.
- Retirez le montant inférieur.
- Dévissez la boîte à gants (6 vis TORX) et déboîtez-là.
Il suffit maintenant de faire suivre le fil le long du montant après l'avoir glissé dans le ciel.
Déposez le fil restant derrière l'autoradio GPS.
Il n'y a plus qu'à connecter la dashcam à l'autoradio GPS et tout remonter.
La dashcam utilisée filme en multi-séquences (32Go).
Elle a aussi la fonction ADAS qui permet de faciliter le stationnement en marche avant.
*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-
POSE ECLAIRAGE LED INTERIEUR GOLF 6
1°) Comprendre le circuit électrique de la GOLF 6
Lorsque tout le circuit électrique est géré par un CANBUS (Golf 5, Golf 6, Golf 7) on ne peut pas faire n'importe-quoi.
Qu'est-ce que le CANBUS?
- C'est un bus système série par lequel communiquent différentes unités de contrôle électroniques. Cela diminue fortement la longueur de câblage telle qu'on l'aurait conçue il y a une vingtaine d'année. A cette époque, chaque appareil électrique exigeait un câblage propre. Le BUSCAN réduit étonnement celui-ci. Tout est véhiculé sur le même BUS mais des messages indique quelle est l'unité destinataire de l'information. Elles peuvent aussi communiquer entre elles. Par conséquent, tout ajout électrique doit être reconnu et parfois être programmé. Par exemple, si vous installez des anti-brouillards, ils devront être déclarés dans le V.C.D.S.
