PRESENTATION
Le INTERSOUND WE 230 que voici a été acheté 490 Francs en 1995.
Compte tenu de l'érosion monétaire due à l'inflation, le pouvoir d'achat de 490 Francs en 1995 est donc le même que celui de 103,90 Euros en 2021.
Il dispose de 3 gammes d'ondes en AM (OC MO GO) et la gamme FM.
Les ondes courtes sont couvertes sur 12 bandes sélectionnables avec le curseur de gauche Le commutateur rectiligne de droite en bas à droite de la face avant permet de changer de gamme.
La fréquence intermédiaire en AM est 460 KHz et 10.7 MHz en FM.
La radio est pourvue d'une entrée pour l'alimentation par bloc secteur 4.5V.
Il est équipé d'une antenne téléscopique et d'une fonction réveil à deux alarmes.
Il est possible d'afficher l'heure locale et l'heure universelle après avoir choisi un autre méridien sur la carte du monde affichée en L.C.D.
Le changement d'horaire été/hiver est aussi paramétrable.
Une fonction temporisation permet de minuter la mise sous tension (sommeil).
3 piles LR6 (AA) se logent dans le compartiment sous le poste. Il faut préalablement placer une pile LR6 pour le réveil.
Un écouteur est connectable sur la prise 3.5 mm, ce qui coupe le HP de 4 Ω /1.5 W.
Le son se règle par un potentiomètre rectiligne sur la droite du poste.
Su le dessus un commutateur M/A et réveil est visible sur la droite.
Ce super hétérodyne de très bonne qualité de par le son restitué et la sensibilité est sorti aussi chez Grundig sous la référence Yacht Boy 235.
Une housse était fournie avec. (voir photo).
Le petit support escamotable à l'arrière sert à poser le poste à 45 degrés.
On peut y lire les gammes en O.C.
Je recherche depuis 450 ans le schéma de ce poste de radio INTERSOUND WE 230
ou SCHEMA YATCH BOY 235 DIAGRAM YATCH BAO 235 DIAGRAM INTERSOUND WE 230
Si vous avez ça, vous pouvez l'envoyer à xaaander@gmail.com MERCI !
DEPANNAGE
Ce poste n'avait pas fonctionné depuis des années.
J'ai remplacé l'antenne cassée puis l'ai mis en route.
Le commutateur marche/arrêt restait toujours sur marche.
Le volume était toujours à fond quelle que soit sa position.
Je l'ai donc démonté.
Une fois le commutateur et le potentiomètre visibles, j'ai mis un coup de bombe "contact" et tout est redevenu normal.

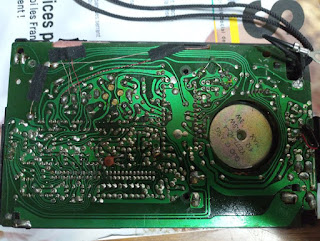

Je clipse les 4 ergots noirs qui tiennent le circuit imprimé et revisse le capot arrière avec les deux longues vis.
MANUEL DE L'UTILISATEUR
Voici la notice du Intersound WE 230, ou plus exactement les pages écrites en français.
En effet, le manuel du Intersound WE 230 est disponible dans plusieurs langues dont l'allemand, l'anglais, et l'espagnol.
Et voilà....
La fréquence intermédiaire (F.I)
En radio, la fréquence intermédiaire (IF) est utilisée dans les récepteurs à modulations d'amplitude (AM) et à fréquence (FM).
Dans les récepteurs AM, la fréquence intermédiaire est utilisée pour convertir la fréquence du signal AM reçu à une fréquence plus élevée, ce qui permet un traitement électronique plus facile et une réduction des parasites. Ensuite, le signal est démodulé pour extraire l'information audio originale.
Dans les récepteurs FM, la fréquence intermédiaire est utilisée pour convertir la fréquence du signal FM reçu à une fréquence plus élevée, ce qui permet une meilleure sélection du signal et une réduction des parasites. Ensuite, le signal est démodulé pour extraire l'information audio originale. La fréquence standard pour l'IF dans les récepteurs FM est généralement de 10,7 MHz.
En résumé, la fréquence intermédiaire est utilisée dans les récepteurs AM et FM pour améliorer la qualité du signal reçu et pour éliminer les parasites, et elle joue un rôle important dans le fonctionnement de ces récepteurs.
